产品描述
产品概述

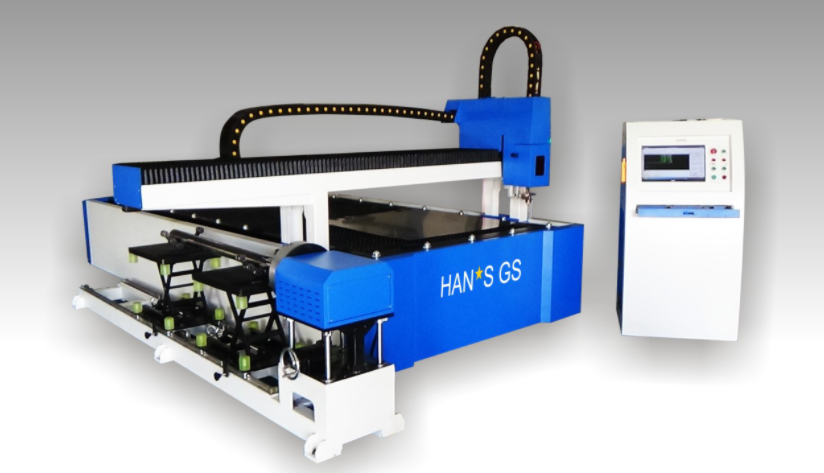

GS-LFPT系列板管一体激光切割机,采用具有国际先进技术的大功率光纤激光器,是集激光切割、精密机械、数控技术等于一体的高新技术产品。盖设备采用龙门外延加装旋转夹具、即能满足客户对平板的切割需求,也能满足对圆管、方管及各种异型管材的切割、所以关键元器件、电气、伺服控制系统均采用国际知名品牌产品,集成度更高,控制更精准,运行更稳定。可广泛用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形,具有高速、高精度、高效率、高性能比等特点,是金属材料加工行业的******切割机型。
产品特点
Ø 采用世界顶级的进口光纤激光器,性能稳定
Ø 光纤激光切割机比CO2激光切割机电光转换效率高3倍,节能环保
Ø 整机耗电主为同类CO2激光切割机的20%-30%,使用成本极低
Ø 主机采用重机龙门驱动结构,动态性能好。整体布局紧凑、合理、占地面积小
Ø 配备专用激光数控系统,高速运行条件下保证加工精度,生产效率高,加工精度高
Ø X、Y轴采用进口丝杆、导轨,同时配有集中润滑装置,保证精度长期稳定,稳定可靠运行
Ø 纵横向均采用进口高进度斜齿轮齿条驱动,配备高精密行星齿轮减速机和交流伺服系统,实现高精度确定位传动
Ø 机床下方陪有小车收集装置,切割的小料和金属粉末会集中收集在小车中便于收集和处理
Ø 独有的结构设计,用以实现不同管材的快速调整,从而做出高精度的产品
Ø 机床配套带有不同专业夹头夹具,针对不同形状和大小尺寸的管材,并能进行紧密切割
Ø 数控系统自带圆管切割功能,能够在不同规格管材上切割方孔、圆孔以及切断
性能指标
型号 | LFPT3015 | LFPT6015 |
激光器类型 | 进口光纤激光器 | 进口光纤激光器 |
激光输出功率 | 500W-3000W | 500W-3000W |
切割范围(XY轴) | 3048 x 2000mm² | 6000 x 2300mm² |
Z轴行程 | 80mm | 100mm |
工作台幅面 | 3000 x 1500mm² | 6000 x 1500mm² |
切管直径 | Ф160/Ф200mm | Ф200/Ф300mm |
******钢管长度 | 3000mm | 6000mm |
最小线宽 | 0.1mm | 0.1mm |
定位精度 | ±0.05mm | ±0.05mm |
重复定位精度 | ±0.03mm | ±0.03mm |
外观尺寸(长x宽x高) | 4280mm x 2490mm x 1500mm | 6800mm x 2490mm x 1500mm |
