激光切割系列设备

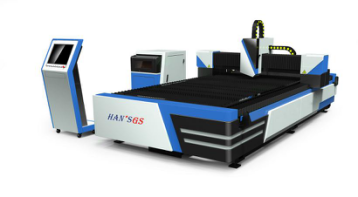

GS-LFD高速双驱单工作台激光切割机



产品描述


产品概述



    GS-LFD高速双驱单工作台激光切割机,采用具有国际先进技术的光纤激光器、精密机械、数控技术等于一体的高新技术产品。该设备设计先进合理、结实可靠。所有关键元器件、电气、伺服控制系统均采用国际知名品牌产品,集成度更高,控制更精准,运行更稳定。可广泛用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形,具有高速、高精度、高效率、高性价比等点,是金属材料加工行业的******切割机型。



产品特点

Ø 聚焦光斑更小,切割线条更精细,工作效率更高,加工质量更好

Ø 极高的切割速度是同等功率CO2激光切割机的2

Ø 采用世界顶级的进口光纤激光器,性能稳定

Ø 光纤激光切割机比CO2激光切割机电光转换效率高3倍,节能环保

Ø 激光器光纤传输,无需调整光路,操作方便;可节约大量维护成本

Ø 体积小巧,结果紧凑,易于柔性加工需求

Ø 机床龙门式双驱结构,高阻尼床身,刚性好,能承受较高的速度及加速度

Ø 采用进口交流伺服系统驱动及进口传动系统,保证设备的高速度、高精度、高可靠型

Ø 齿条及导轨采用全密封防护装置,防止无油摩擦运动及粉尘的污染,提高了传动件的使用寿命、保证机床运动的精度

Ø 专业的激光切割机CNC控制系统,操作更方便、简单



性能指标

型号

GS-LFD2513

GS-LFD3015

GS-LFD4020

激光器类型

进口光纤激光器

进口光纤激光器

进口光纤激光器

激光输出功率

500W-1500W

500W-1500W

500W-1500W

******切割厚度

6mm-10mm

6mm-10mm

6mm-10mm

******切割速度

36m/min

36m/min

36m/min

加速度

0.7~1.0G

0.7~1.0G

0.7~1.0G

切割范围(XY轴)

2500 x 1300mm²

3000mm x 1500mm²

4000mm x 2000mm²

Z轴行程

100mm

100mm

100mm

最小线宽

0.1mm

0.1mm

0.1mm

定位精度

±0.03mm

±0.03mm

±0.03mm

重复定位精度

±0.02mm

±0.02mm

±0.02mm

驱动方式

进口伺服电机

进口伺服电机

进口伺服电机

外观尺寸(长xx高)

3836 x 2300 x 1500mm³

4280 x 2490 x 1500mm³

5800 x 3450 x 1500mm³
